透析治療に携わる臨床工学技士の皆さん、透析回路の構造や流れを正確に理解できていますか？
血液を体外に取り出し、浄化して体内に戻す一連のシステムである透析回路は、
安全かつ効率的な治療を行う上で欠かせません。
しかし、初めて透析に関わる場合、回路の各構成部位や圧の意味、
トラブルのサインを把握することは容易ではありません。
本記事では、透析回路の基本構成から圧管理、トラブルシューティングまでを詳しく解説し、
実臨床で役立つ知識を整理します。
これを理解すれば、透析治療の安全性と精度を高める判断力が身につきます。
- 透析回路の構成について
- 透析回路の内の圧測定箇所について
透析回路構成について
透析回路は、腎臓の代わりに血液を浄化するための体外循環システムであり、
血液透析治療の心臓部ともいえる存在です。
血液透析では、血液中の老廃物や余分な水分、電解質の不均衡を調整する必要があり、
これを実現するために透析回路は精密に設計されています。
血液は動脈側穿刺針を通じて体外に取り出され、血液ポンプによって一定速度でダイアライザーに送られます。ダイアライザー内の中空糸半透膜を通して、血液中の小分子老廃物や過剰な水分は透析液側に移動し、
血液は浄化されます。

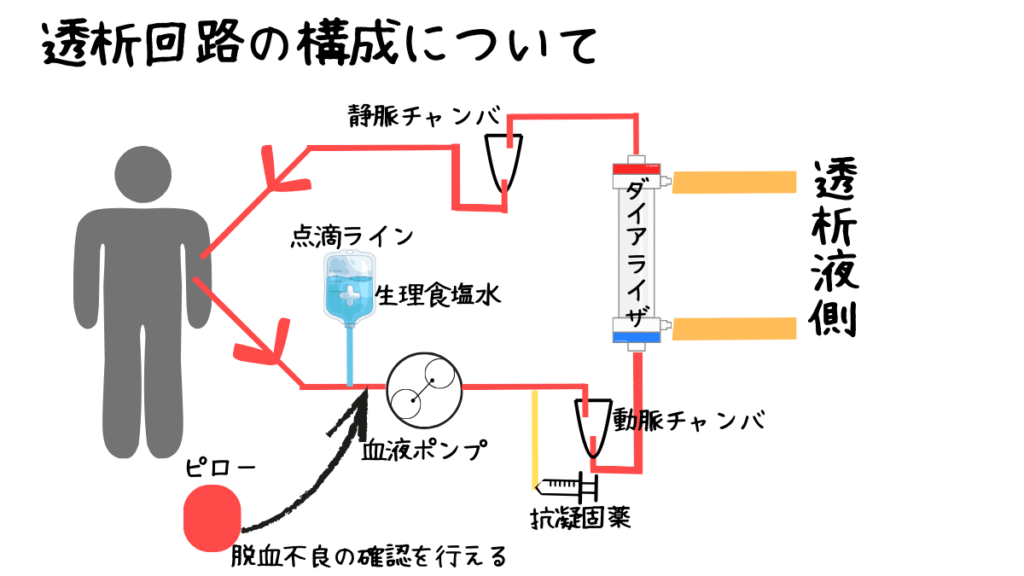

透析回路は以下の構成となっています。
- 動脈側穿刺針
体外に血液を取り出す入口 - 血液ポンプ
一定速度で血液を循環させる装置 - ピロー
脱血不良の確認ができる
しっかり膨らんでいる場合は脱血良好 - ダイアライザー（人工腎臓）
老廃物と余分な水分を透析液側に移動させる中空糸半透膜を持つ浄化装置 - 静脈側穿刺針
浄化後の血液を体内に戻す出口 - 抗凝固薬注入ライン
血液の凝固を防ぎ、回路閉塞や血栓を予防 - 圧力モニター
動脈圧、静脈圧、膜間圧を測定し異常を検知 - 気泡検出器
血液中の気泡を検知し、装置停止やアラームを作動させる安全装置
血液中の凝固を防ぐために抗凝固薬が持続注入され、血栓の発生や回路閉塞を防ぎます。
圧力モニターは動脈圧、静脈圧、膜間圧（TMP）をリアルタイムで測定し、
異常値が検出されるとアラームが作動して安全性を確保します。
透析液回路は、透析液供給装置から供給される透析液がダイアライザー外側の通路を流れる構造で、
使用済み透析液は排水されます。
透析液の清浄度を保つためにフィルターや加温装置が用いられ、細菌やエンドトキシンの侵入を防ぎます。
また、血液と透析液の圧力差（TMP）に基づいて除水量が精密に制御され、
過不足のない水分除去が可能となります。
このように透析回路は、血液を安全かつ効率的に浄化するために、
血液の流れ、圧力管理、抗凝固管理、透析液供給・清浄度管理などが統合された高度なシステムであり、
臨床工学技士にとって理解が不可欠な領域です。
- 血液回路は穿刺針から血液ポンプ、ダイアライザー、静脈側針まで一貫した流れを構成する
- 圧力モニター・気泡検出器・抗凝固薬注入で回路の安全性を確保する
- 透析液供給装置とTMP制御により精密な除水と浄化が可能になる
透析回路の圧構成
透析回路における圧力管理は、安全で効率的な血液浄化のために非常に重要です。
透析装置では主に動脈圧、静脈圧、膜間圧（TMP）の三つの圧力を常時モニターしています。
動脈圧は、血液を回路に取り込む際の圧力を示します。
これは穿刺針の位置や血管径、血流量、回路内血液の粘度などの影響を受けます。
動脈圧が高すぎる場合は血管狭窄や針の位置不良が疑われ、血液が十分に取り込めない状態になります。
逆に低すぎる場合は、血流量が不足しており、十分な浄化が行えないリスクがあります。
動脈圧はポンプ回転数や穿刺針の位置調整によってコントロールされるため、
臨床工学技士は数値の変化を常に観察し、迅速に対応する必要があります。
動脈圧は、血液が血液ポンプに吸引される前、
すなわち動脈側穿刺針からポンプ入口付近のチューブに設置された圧力センサーで測定されます。
ここでの圧力変動は、血液が回路に取り込まれる状況や針位置、血流状態の指標となります。
ただし、現在は使用されていないことが多いです。
静脈圧は、浄化された血液を体内に返す際の圧力です。
静脈圧が高い場合は、返血側の血管抵抗が増していたり、回路内に血栓が形成されている可能性があります。
逆に静脈圧が低すぎる場合は、回路内の断裂や漏れの可能性があり、血液漏出のリスクを伴います。
静脈圧は血管状態や回路抵抗、ポンプ設定など複数要素に依存しており、
変動の原因を正確に判断することが求められます。
静脈圧（venous pressure）は、ダイアライザーを通った血液が体内に返される
静脈チャンバーの圧力が測定されます。
この圧力により、返血側血管の抵抗や回路内閉塞の有無が評価できます。
膜間圧（TMP）はダイアライザー内で血液と透析液の間に生じる圧力差で、
限外ろ過による除水量を管理するために使われます。
TMPが適正範囲を超えると、膜が損傷するリスクや過剰除水による血圧低下が生じます。
一方、TMPが低すぎる場合は十分な水分除去が行えず、透析効率の低下につながります。
透析液の圧力や血流量、除水目標量とのバランスを確認しながら管理する必要があります。
膜間圧（transmembrane pressure, TMP）は、ダイアライザーの血液側入口と透析液側出口に設置された
圧力センサーを用いて計算されます。
具体的にはTMP = 血液側圧力平均 − 透析液側圧力平均で求められ、
これにより限外ろ過による除水量の管理が行われます。
- 動脈圧は血液取り込み状況を示し針位置や血管状態の指標となる
- 静脈圧は返血状況や閉塞リスクを評価する重要な圧力である
- TMPは除水量の管理と膜保護に直結し、透析効率の判断材料である
透析回路から見えるトラブルシューティング
透析回路は単なる血液浄化の装置ではなく、
治療中のトラブルを早期に発見する重要なセンサーとしても機能しています。
透析液回路には、圧力センサーや気泡検出器、血液ポンプ、抗凝固薬注入ラインなどが組み込まれており、
これらの情報を総合的に監視することで、異常を即座に把握することが可能です。
- 動脈圧低下
穿刺針の位置不良や血管径の狭小化、血液量不足、脱血不良などが原因で起こる
回路内の血流や針の位置を確認することが必要 - 静脈圧上昇
静脈側回路の閉塞やカテーテル先端の位置不良、血液量不足による循環不全が考えられる
回路やカテーテルの確認、必要に応じて体位調整を行う - 膜間圧（TMP）の異常
ダイアライザーの血液側または透析液側の閉塞、血栓形成、透析液流量の異常によって生じる
膜面の汚れや凝固物のチェックが重要 - 気泡検出アラーム
回路内に空気が混入した場合に作動
穿刺部の漏れやチューブ接続不良、透析液の逆流などを点検する - 血液漏れ・血液濁り
ダイアライザー膜の破損や回路接続部の不良により発生
直ちに回路を停止し、安全確認後交換が必要 - 透析液の異常
透析液濁度、温度、pH、電解質濃度の異常は患者に直接影響
透析液供給装置の状態や原液の濃度、フィルターの目詰まりを確認する
トラブルシューティングでは、これらの各種モニター情報を組み合わせて原因を特定することが重要です。
例えば、動脈圧低下と血流低下が同時に起きている場合は穿刺針の位置を確認し、
静脈圧上昇とTMP上昇が同時であればダイアライザーの詰まりや血栓を疑います。
こうした分析は、単なるアラーム対応ではなく、患者の安全確保と透析効率を維持するために不可欠です。
透析回路の各種指標を正確に読み取り、異常の兆候を早期に発見する能力は、
臨床工学技士にとって不可欠なスキルであり、
トラブルを未然に防ぐことで患者の安全と治療効果を最大化できます。
- 動脈圧・静脈圧・TMPの変動は回路・血管状態の重要なサインである
- 気泡検出器と血液ポンプ異常は回路トラブルの早期警告である
- 抗凝固薬管理とTMP調整は血液透析の効率と安全性を左右する
まとめ
透析回路は単なる血液浄化の装置ではなく、血液の流れ、圧力、透析液との物質交換など、
複数の情報を統合して安全かつ効率的な治療を実現する重要なシステムです。
血液回路の構成要素や血液・透析液の流れを理解することで、日常の透析管理の基本が身につきます。
また、動脈圧・静脈圧・膜間圧（TMP）の意味や測定箇所を把握することは、
回路異常や血管トラブルを早期に察知する上で不可欠です。
透析回路の仕組みと監視システムを深く理解することは、臨床工学技士としての専門性を高めるだけでなく、日々の透析業務での判断力や対応力を磨くことにつながります。
安全で効率的な透析治療を支えるために、透析回路の各要素と監視指標を正確に把握し、
積極的に活用することが求められます。
一緒に頑張りましょう！
