人工呼吸器は、患者さんの命を支える重要な医療機器です。
その中でも、加温加湿器は呼吸器管理の質を大きく左右するキーデバイス。
適切な温度と湿度で患者さんの気道を保護し、快適な呼吸をサポートします。
でも、回路の仕組みや結露、トラブル対応など、現場ではさまざまな疑問や課題が浮上しますよね。
この記事では、、加温加湿器の基礎から実践的な知識までをわかりやすく解説します。
さあ、一緒にスキルアップを目指しましょう！
- 加温加湿器について
- 加温加湿器のメリット・デメリットについて
- 加温加湿器使用時のトラブルについて

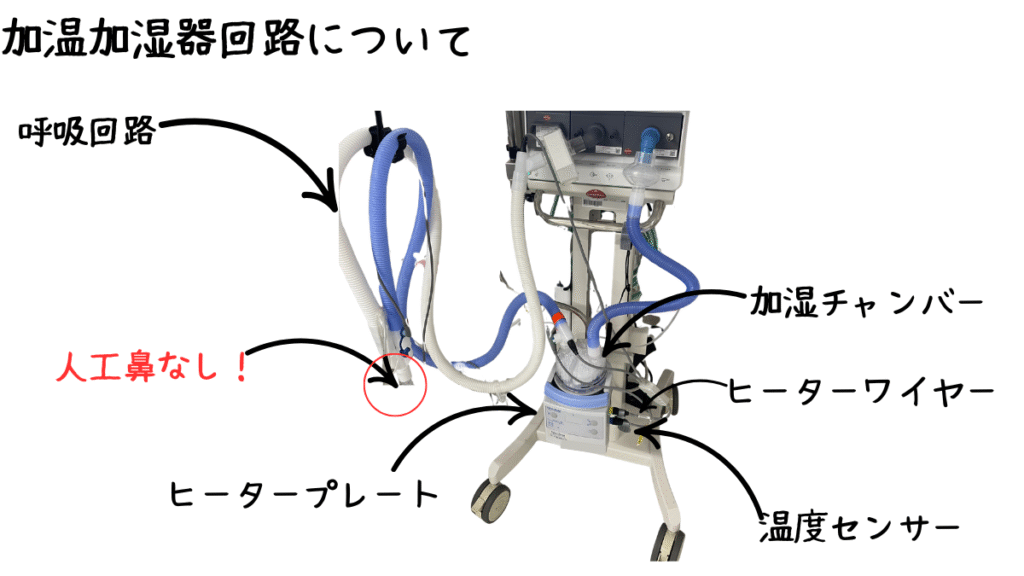

加温加湿器回路について
加温加湿器は、人工呼吸器の回路において、吸気ガスを適切な温度と湿度に保つための装置です。
人工呼吸器から送られる乾燥したガスは、患者さんの気道を乾燥させ、粘膜を傷つけるリスクがあります。
加温加湿器は、ガスを加温・加湿することで、気道の保護と快適な呼吸をサポートします。
回路の構成は主に以下の要素で成り立っています。
- 加湿チャンバー
滅菌蒸留水を貯める部分で、ガスが通過する際に湿気を付与。 - ヒータープレート
水を温めて蒸気を生成し、ガスを加温 - 呼吸回路
加温されたガスを患者さんに届けるチューブで、保温機能付きのものが一般的 - 温度センサー（チャンバ出口と患者吸気側に接続）
ガス温度をモニタリングし、適切な範囲（通常37℃前後）に保つ - ヒーターワイヤー（チャンバ出口と呼気回路出口に接続）
回路内を加温する - 滅菌蒸留水
加湿を行うための水
回路のセットアップでは、チャンバー内の水量や回路の接続順序が重要です。
例えば、水量が不足すると空焚きのリスクが高まり、逆に多すぎると結露が増える可能性があります。
また、吸気側と呼気側の回路を正しく接続しないと、加湿効果が得られないことも。
現場では、患者さんの状態や人工呼吸器の設定に応じて、回路の長さや加湿量を調整するスキルが求められます。
- 加温加湿器は気道保護に不可欠で、適切な温度（37℃前後）と湿度（100%に近い相対湿度）を目指す
- 回路のセットアップでは、水量と接続順序に注意が必要
- 温度センサーの正確な配置が、効果的な加湿と安全性を確保する鍵
加温加湿器のメリット・デメリット
加温加湿器は、人工呼吸器を使用する患者さんの呼吸管理において多くのメリットをもたらしますが、
同時にデメリットや注意点も存在します。
- 気道の保護
乾燥したガスは気道粘膜を傷つけ、痰の粘度を高めて閉塞のリスクを増大させます
加温加湿器は適切な湿度を提供し、気道の乾燥を防ぎます - 患者の快適性向上
適切な温度と湿度のガスは、患者さんの呼吸を楽にし、快適性を高めます
特に長期間の人工呼吸器使用において重要です - 感染リスクの低減
適切な加湿により、痰の喀出が促進され、肺炎などの合併症リスクを軽減できる
- 結露の発生
回路内の温度差により結露が発生しやすく、チューブ内で水がたまる
「レインダウン」が問題になることがあります
これは回路の閉塞や誤嚥のリスクを高める可能性がある - メンテナンスの手間
加湿チャンバーの水量管理や回路の清掃、滅菌蒸留水の補充など、日常的なメンテナンスが必要 - コスト
加温加湿器や専用回路はコストが必要
メリットを最大化し、デメリットを最小限に抑えるには、適切な設定と管理が不可欠。
例えば、ヒータープレートの温度設定を患者さんの体温に近づけ、
回路全体を保温性の高いものにすることで、結露を減らしつつ効果的な加湿を実現できます。
- 気道保護と快適性向上に大きく貢献するが、結露やメンテナンスが課題
- 適切な温度設定と保温回路の使用でデメリットを軽減可能
トラブル対応について
加温加湿器の運用では、トラブル対応の知識が臨床工学技士のスキルとして欠かせません。
特に、空焚きや結露、温度異常などの問題は、迅速かつ適切に対応する必要があります。
人工鼻の併用
人工呼吸器の加温加湿器と人工鼻の併用は、臨床現場で重大なリスクを伴うため、原則として避けるべきです。
臨床工学技士として必ず避けなければいけないトラブルの一つ。
以下にその危険性と理由を詳しく解説します。
- 気道閉塞のリスク
加温加湿器と人工鼻を同時に使用すると、人工鼻のフィルターが過剰な水分で
水浸しになる可能性があります。
この状態では、フィルターが目詰まりを起こし、呼吸回路内の通気が阻害され、
患者の換気量が減少します。
最悪の場合、突然の気道閉塞を引き起こし、生命を脅かす事態につながる可能性があります。 - 細菌汚染の増加
加温加湿器による過剰な湿気は、人工鼻のフィルター内に水分を蓄積させ、
細菌やカビの繁殖を促進する可能性があります。
これにより、人工呼吸器関連肺炎（VAP）のリスクが高まる恐れがあります。
特に、人工鼻のフィルターが適切に交換されない場合、汚染された水分が
患者の気道に逆流する危険性も指摘されています。 - 加湿効果の不均衡
人工鼻は呼気から水分と熱を回収し、吸気に再利用する仕組みですが、
加温加湿器が既に高湿度なガスを供給するため、人工鼻の機能が過剰になり、
結露や水滴の蓄積が起こりやすくなります。
これにより、呼吸回路内の抵抗が増加し、患者の呼吸仕事量が増える可能性があります。
なお、このようなトラブルが生じる原因として、人的ミスや知識不足が挙げられます。
空焚き
空焚きは、加湿チャンバー内の水が不足し、ヒータープレートが過熱する状態を指します。
これにより、回路や装置の損傷、さらには患者さんに高温のガスが届く危険性があります。
原因として挙げられるのは水の補充忘れ、チャンバーの漏れ、センサーの誤作動などです
- アラームが鳴ったら直ちに水量を確認
- 滅菌蒸留水を適切なレベルまで補充
- 回路やチャンバーに異常がないか点検し、必要なら交換
結露
結露は、回路内の温度差や高湿度により発生します。
チューブ内に水がたまると、呼吸抵抗が増加したり、誤嚥のリスクが高まります。
結露は、加温された湿ったガスが冷えた環境に触れることで、水蒸気が液体に戻る現象です。
結露の原因は以下の通りです。
- 温度差
加温加湿器で温められたガス（37℃前後）が、外部環境（室温20～25℃）にさらされると、
回路内で冷却され、水滴が形成される - 過剰な加湿
チャンバー内の水温が高すぎる場合、ガスが過剰に湿気を帯び、結露しやすくなる - 回路の構造
保温機能のない安価な回路や、長いチューブを使用すると、温度低下が起こりやすくなる
予防策として保温性の高い回路を使用し、外部環境との温度差を最小限にすることや、
適切な温度設定（吸気ガス37℃、チャンバー内39℃程度）を維持することが重要です。
定期的に回路を点検し、たまった水を排出することも重要です。
- 水がたまった場合は、回路を外して水を排出するか、専用のウォータートラップを使用
- 患者さんの体位を調整し、水が逆流しないように注意
滅菌蒸留水以外を使用する
加温加湿器には、滅菌蒸留水の使用が推奨されます。
なぜ普通の水道水や生理食塩水ではなく、滅菌蒸留水なのかというと、以下の理由があります。
- 感染予防
滅菌蒸留水は、細菌やウイルス、真菌などの微生物を含まないため、
人工呼吸器関連肺炎（VAP）のリスクを軽減
水道水には微量の雑菌や不純物が含まれる可能性があり、患者さんの気道に
直接ガスを送る人工呼吸器では、これが重大な感染リスク - 装置の保護
蒸留水はミネラルや塩分を含まないため、加湿チャンバーやヒータープレートの腐食や
スケール（カルシウム沈着）を防ぐ
これにより、装置の寿命を延ばし、安定した運用が可能 - 安定した加湿効果
滅菌蒸留水は純度が高く、加湿時の蒸気生成が安定
生理食塩水などを使用すると、塩分が結晶化して回路を詰まらせるリスクがある
滅菌蒸留水以外に生理食塩水や薬液を使用すると医療事故を招く原因となるので、注意して行いましょう。
- 加温加湿器と人工鼻の併用は禁忌
- 空焚きは水量不足が主な原因、定期的な水量チェックとアラーム対応が必須。
- 結露は保温回路と適切な温度設定で予防可能
- 滅菌蒸留水は感染予防と装置保護のために必須
- 結露は温度差と過剰な加湿が主な原因
- トラブル対応では患者安全を優先し、迅速な点検と対応を行う
まとめ
人工呼吸器の加温加湿器は、患者さんの気道保護と快適な呼吸を支える重要な装置です。
この記事では、加温加湿器回路の仕組み、メリット・デメリット、トラブル対応、滅菌蒸留水の重要性、
結露の原因と対策を詳しく解説しました。
日々の業務で加温加湿器を効果的に活用し、患者さんのQOL向上に貢献しましょう！
一緒に頑張りましょう！
