SVT識別を正しく理解するための基本と落とし穴：ショック治療に共通するアルゴリズムの仕組み

SVT識別は理解しているつもりでも、onset・stability・波形識別の何を見ているのかを説明できますか？
こう問われると、多くの臨床工学技士が一度迷います。
ICDやCRT-Dは、心室由来の頻拍と上室由来の頻拍を区別するために複数の手順を使っていますが、
その中身を体系的に理解できていないと、誤作動の原因分析や設定調整が難しくなります。

この記事では、どのメーカーにも共通するSVT識別の基本的な流れを、整理しながら
現場で迷いやすいポイントまで踏み込みます。

この記事を読み終えるころには、onsetからパターン解析までの一連の考え方が明確になり、
SVT識別の理解が実務に直結する形で整理される内容になっています。

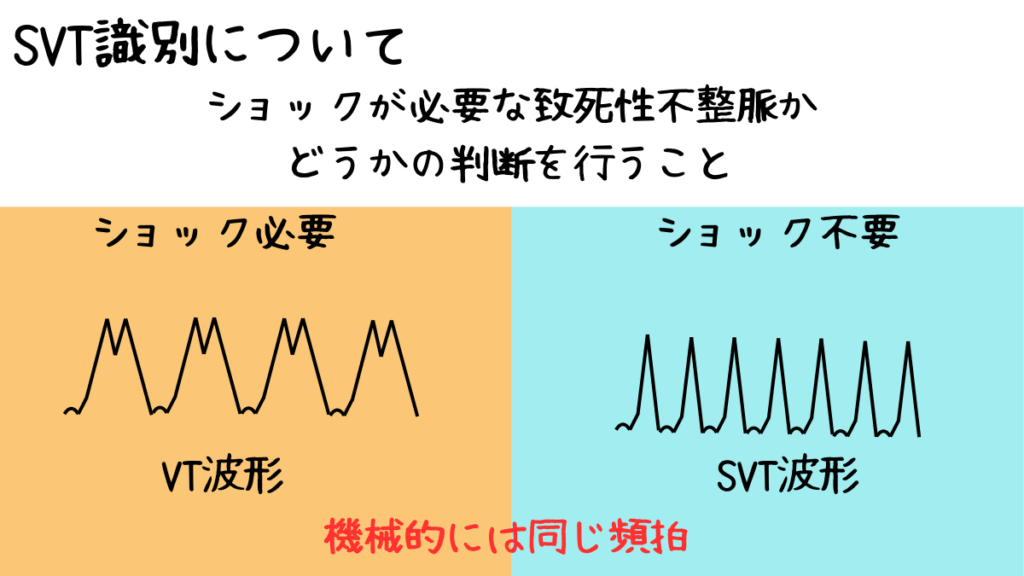

SVT識別とは何か、なぜ必要なのか

ICDやCRT-Dが最も重要視しているのは、命に直結する心室頻拍を確実に検出し、
迅速に治療を開始することです。
しかし、心室が速くなる原因は心室性だけではありません。
上室頻拍が速くなり、その信号が房室結節を通って心室へ下り、心室が同じ速さで追従することがあります。
この状況では表面上、心室頻拍と同じように速い心室レートが出現するため、
機器が誤って治療を作動させる可能性があります。
これが誤作動です。

上室性の頻拍に治療を行ってしまうと、患者に強い痛みを与えたり、
不要なATPやショックが繰り返されることで生活の質が大きく低下します。

さらに、電池消耗が加速し、デバイス交換の時期が早まる問題も起こります。
このため、装置は上室由来か心室由来かを高い精度で区別する必要があります。

SVT識別は、この区別を行うために複数の視点を使って頻拍の特徴を解析する仕組みです。
頻拍の始まり方、周期のばらつき、波形の変化、複数波形の組み合わせなどを段階的に確認し、
総合的に判断します。
一つの基準だけに頼ると誤判定が増えるため、多段階判定を行い、治療の正確性を高めています。

この識別が十分理解できていない場合、臨床工学技士としては大きな問題が生じます。
例えば、治療が作動した理由を正しく説明できない、設定を見直す際の判断に根拠を持てない、
誤作動の原因分析に時間がかかる、といった状況が現場で発生します。

特にICD管理では、プログラマーに記録されるエピソードを読み解く力が必須となるため、
SVT識別の基本原理を正しく理解しておくことが求められます。

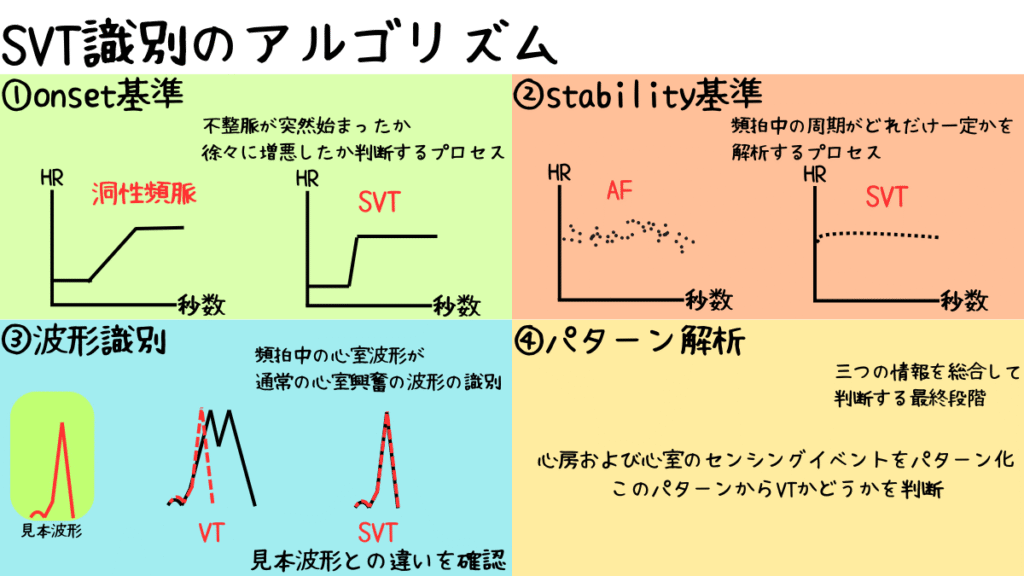

SVT識別のアルゴリズム

SVT識別は、一つの基準で判断するのではなく、
複数の視点を順番に確認しながら総合的に判断する仕組みになっています。

どのメーカーも考え方は基本的に同じで、
頻拍が「どのように始まり」「どれだけ安定していて」「波形がどう変化し」
「全体としてどの特徴に当てはまるか」を見ています。

このアルゴリズムは以下の通りです。

onset基準

Onset基準とは、心房細動や上室性頻拍などの不整脈が突然始まったか、
徐々に増悪したか判断するプロセスです。
ここでの評価は、心室レートの急激な変化の有無を主に見ています。

心室頻拍は、心室内の異常な焦点が急に速い周期で活動を始めるため、
直前の心拍周期との差が大きくなります。
つまり、ゆっくりと短縮するのではなく、瞬間的に周期が飛び込むように短くなります。
逆に洞性頻脈は運動やストレスによる生理的反応であり、心拍数は徐々に上がる傾向があります。

この違いを連続した心拍周期で追跡し、突然変化か徐々に変化かを装置が判定しています。
onsetは心室性に特徴的な急変を検出する段階と言えます。

stability基準

stability基準は頻拍中の周期がどれだけ一定かを解析する段階です。
心室頻拍は異常焦点が規則的に活動するため、周期の揺れが少ないことが一般的です。

上室頻拍では、房室結節が伝導の入口となるため、軽度のブロックや伝導揺らぎなどの影響を受け、
周期に小さなばらつきが生じやすくなります。

この揺れの幅を一定時間追い、そのばらつきが閾値を超えているかを判断材料としています。
周期変動が大きければ上室性の可能性が高まり、揺れが少なければ心室性の可能性が上がります。

波形識別

波形識別は、頻拍中の心室波形が、通常の心室興奮の波形とどの程度似ているかを比較する段階です。

心室頻拍では、興奮の通り道が通常と異なるため、波形の形が変わります。
上室頻拍では、興奮は房室結節を通り、通常と同じ経路で心室へ伝わるため、
波形が普段の波形に近くなります。

プログラマーではベクタ相関やテンプレートマッチといった数値で類似度を示すことが多いですが、
概念としては形がどれだけ一致するかを見ています。
形が一致していれば上室性、異なれば心室性という判断につながります。

パターン解析

パターン解析は、この三つの情報を総合して判断する最終段階です。
それぞれの項目は単独では例外が発生しやすいため、組み合わせて判断する必要があります。

例えば、心室頻拍でも房室伝導が一定でない場合はstabilityが不安定になることがありますし、
上室頻拍でも脚ブロックが重なると波形が変化します。

こうした例外を補うために、装置は複数の識別結果をパターンとして照合し、
総合点として心室性か上室性かを決定します。

この段階が最終判定であり、治療の有無に直結します。

SVT識別における落とし穴と誤作動対策

ICDやCRT-DのSVT識別アルゴリズムは非常に精度が高いですが、現場では注意が必要な点があります。
特に誤作動の原因を理解せずにそのままスルーすると、
不要なショックや治療の遅延につながる可能性があります。
ここでは代表的な落とし穴と対策について解説します。

まず、洞性頻脈がSVTと誤認識されることがあります。
運動やストレスによって心拍数が上がる洞性頻脈は、急激な発作と誤って判定されることがあります。
これを防ぐためには、onsetの評価閾値や心拍変化速度を理解し、
必要に応じてデバイス設定で感度調整を行うことが重要です。

次に、心房細動（AF）がSVTとして誤認識される場合があります。
AFは通常RR間隔が不規則ですが、まれに安定した間隔で心室に伝導されることがあります。
その場合、stability解析だけではSVTと判断される可能性があるため、
morphologyやpattern recognitionによる総合評価が誤作動防止に不可欠です。

さらに、電極接触不良や外部ノイズによる誤認識もあります。
一時的なリードの接触不良や外部からのノイズで波形解析が誤作動することがあり、
その場合はリードインピーダンスや記録波形を確認し、
必要に応じて再プログラミングすることで対応できます。

このような落とし穴を理解することにより、誤作動による患者への負担を減らすだけでなく、
適切な治療判断を行うためのスキル向上にもつながります。
アルゴリズムの限界やデバイス特性を知ることは非常に重要です。

まとめ

SVT識別はICDやCRT-Dにおける心拍管理の中で非常に重要な役割を果たします。

onsetでは洞性頻脈との違いを、stabilityでは心房細動との識別を、波形解析では波形の特徴を、
そしてパターン識別ではこれらの情報を総合して最終判断を行います。

それぞれのアルゴリズムを正しく理解することで、不必要なショックや誤作動を防ぎ、
患者の安全を確保することができます。

また、誤認識の落とし穴やデバイス特性を知ることは、臨床工学技士としてのスキル向上にも直結します。
これらの知識を活用し、日常臨床でのデバイス管理をより安全で正確なものにしていきましょう。

一緒に頑張りましょう！
